Hur man väljer rätt svetsteknik för tillverkning av rostfria stålrör

En rörtillverkningsguide från ST Machineries

För tillverkare av rostfria rör avgör svetsteknik mer än bara hur röret sammanfogas. Det påverkar direkt produktionshastighet, svetsutseende, ytbehandlingskrav, energiförbrukning och rörets slutliga användningsområde.

När kunder planerar en ny rörfabriksinvestering är en av de vanligaste frågorna vi får påST Maskinerär:

Ska vi välja en lasersvetsrörkvarn eller en TIG-svetsrörskvarn?

Båda teknikerna används i stor utsträckning i produktion av rostfria stålrör, men de tjänar olika tillverkningsmål.

A TIG-svetsrörskvarnär traditionellt känt för utmärkt svetskontroll, stabil kvalitet och lämplighet för högkvalitativa-rostfria stålrör.

A lasersvetsrörkvarnfokuserar på högre produktionshastighet, lägre värmetillförsel, mindre värme-påverkade zoner och förbättrad automationskapacitet.

Rätt val beror på:

• Rörapplikation
• Materialtyp
• Rörets diameter
• Väggtjocklek
• Produktionskapacitet
• Ytkrav
• Kundens kvalitetsstandarder

På ST Machineries designar vi produktionslinjer för rörverk enligt faktiska produktkrav snarare än att välja svetsteknik enbart efter utrustningsspecifikationer. Våra rörfrässystem integrerar formning, svetsning, behandling av svetsfogar, dimensionering, riktning, skärning och inspektion för att tillhandahålla kompletta lösningar för rörtillverkning.

Förstå TIG-svetsrörsfräs

Vad är TIG Tube Mill?

TIG betyderTungsten Inert Gas Welding.

I en TIG-rörkvarn formas band av rostfritt stål först till en rörform genom precisionsvalsar. Bandets kanter svetsas sedan samman med hjälp av en volframelektrod under argonskyddsgas.

Det grundläggande produktionsflödet:

Rostfri stålspole → Formning → TIG-svetsning → Svetsslipning → Dimensionering → Rätning → Skärning

TIG-svetsning har använts i stor utsträckning inom tillverkning av rostfria stålrör eftersom det ger exakt kontroll över svetsvärme och svetspenetration.

ST Machineries rörkvarnar i rostfritt stål stöder TIG-svetskonfigurationer för applikationer som kräver hög svetskvalitet och precisionsrörproduktion.

Fördelar med TIG Welding Tube Mill

1. Utmärkt svetskvalitet

Den största fördelen med TIG-svetsning är svetsstabilitet.

Under TIG-svetsning:

• Bågenergin styrs exakt
• Skyddsgas skyddar svetsområdet
• Svetspenetrationen förblir konsekvent

Detta är särskilt viktigt för industrier där rörbrott är oacceptabelt.

Typiska tillämpningar:

• Medicinska rör
• Rör av-matkvalitet
• Värmeväxlarrör
• Farmaceutisk utrustning
• Precisionsindustrirör

Till exempel kräver medicinska rör av rostfritt stål strikt kontroll av svetskvalitet, dimensionsnoggrannhet och yttillstånd. ST Machineries tillhandahåller TIG- och lasersvetslösningar för produktion av rostfritt stålrör av medicinsk-kvalitet.

2. Bättre ytutseende

För produkter i rostfritt stål är utseende ofta en del av produktvärdet.

TIG-svetsning ger:

• Slät svetssöm
• Nedre ytdefekter
• Bra poleringsprestanda

Lämpliga produkter:

• Möbelrör i rostfritt stål
• Dekorativa rör
• Köksutrustning rör
• Arkitektoniska rör i rostfritt stål

Efter svetsning kan svetsfogen behandlas genom slipning eller polering för att uppnå önskad ytfinish.

3. Lämplig för tunna och precisionsrör

Många precisionsrörsapplikationer kräver:

• Liten diameter
• Tunn väggtjocklek
• Snäv tolerans

TIG-svetsning ger bättre kontroll för dessa produkter.

Typiska exempel:

• Instrumentrör
• Värmarrör
• Små rostfria rör

ST Machineries har utvecklat TIG-rörfräslösningar för små-diameter av rostfria stålrör, inklusive precisionsproduktionstillämpningar som kräver stabil svetsning och dimensionskontroll.

Begränsningar för TIG-svetsrörsfräs

Även om TIG ger utmärkt svetskvalitet, bör tillverkare också överväga dess begränsningar.

1. Lägre produktionshastighet

Jämfört med lasersvetsning arbetar TIG-svetsning vanligtvis med lägre produktionshastighet.

Detta kan påverka:

• Månatlig produktionskapacitet
• Arbetseffektivitet
• Stora-volymbeställningar

För tillverkare som tillverkar standardrör i mycket stora kvantiteter kan lasersvetsning ge bättre produktivitet.

2. Högre operativa krav

TIG-svetsning kräver:

• Erfaren processanpassning
• Stabil gasförsörjning
• Noggrann parameterkontroll
• Operatörer måste övervaka:
• Svetsström
• Svetshastighet
• Elektrodens skick
• Skyddsgasflöde

Förstå lasersvetsrörsfräs

Vad är lasersvetsrörskvarn?

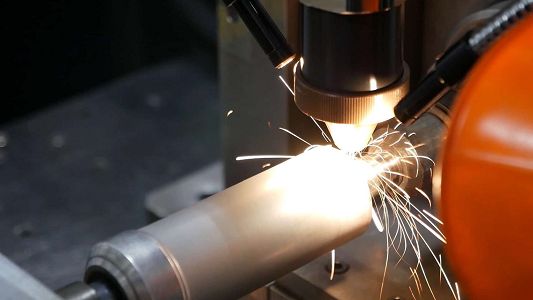

Lasersvetsning använder en koncentrerad laserstråle som värmekälla för att sammanfoga kanterna på den formade metallremsan.

Produktionsprocessen:

Metallspole → Precisionsformning → Lasersvetsning → Dimensionering → Rätning → Skärning

Till skillnad från traditionella svetsmetoder levererar lasersvetsning energi till ett mycket litet område.

Detta skapar:

• Smal värmepåverkad zon
• Minskad termisk deformation
• Hög svetshastighet

ST Machineries tillhandahåller lasersvetsade rörproduktionslinjer utformade för applikationer som kräver precisionsdimensioner, starka svetsar och förbättrad produktionseffektivitet.

Fördelar med lasersvetsrörskvarn

1. Högre produktionshastighet

En av de främsta anledningarna till att tillverkare väljer lasersvetsning är effektivitet.

Lasersvetsning tillåter:

• Snabbare svetshastighet
• Kontinuerlig produktion
• Minskad produktionscykeltid

Detta är lämpligt för:

• Bilrör
• Kondensorrör
• Värmeväxlarrör
• Produkter i rostfritt stål med hög-volym

ST Machineries lasersvetsade produktionslinjer för kondensorrör stöder kontinuerlig drift med produktionskonfigurationer med hög-hastighet för precisionsrörstillämpningar.

2. Mindre värmepåverkad zon

Under svetsning kan överhettning orsaka:

• Materialdeformation
• Ytans missfärgning
• Mekaniska egenskaper förändringar

Lasersvetsning koncentrerar energi till ett mindre område.

Fördelar:

• Mindre förvrängning
• Renare svetsutseende
• Minskad post-bearbetning

Detta är värdefullt för:

• Tunna-väggsrör
• Precisionsrör i rostfritt stål
• Avancerade-industritillämpningar

3. Minskade krav på svetsfinish

Eftersom lasersvetsning ger en smal och kontrollerad svetssöm kräver vissa applikationer mindre slipning efter svetsning.

Fördelar:

• Mindre materialförlust
• Minskad handläggningstid
• Förbättrad produktionseffektivitet

För produktion av kondensorrör kombinerar ST Machineries lasersvetsningslösningar lasersvetsning med precisionsformning, inline-glödgning och inspektionssystem för att uppnå färdiga rör av hög-kvalitet.

Begränsningar för lasersvetsrörkvarn

1. Högre initialinvestering

Lasersvetsningssystem kräver:

Laserkälla

Optiskt system

Kylsystem

Precisionskontrollutrustning

Därför är den initiala utrustningsinvesteringen vanligtvis högre än traditionella TIG-svetslinjer.

2. Högre krav på materialberedning

Lasersvetsning kräver:

Noggrann förberedelse av remskanten

Stabil formningskvalitet

Exakt kontroll av svetsgapet

Om formningsnoggrannheten är dålig kommer lasersvetsningsprestanda att påverkas.

Därför måste den rörfräsformande sektionen utformas noggrant.

Jämförelse med lasersvetsning och TIG-svetsning

Applikationsjämförelse: Vilken teknik ska du välja?

Tillverkning av värmeväxlarrör

Värmeväxlarrör kräver:

• Noggranna mått
• Bra korrosionsbeständighet
• Stabil svetskvalitet

Rekommenderad:

Lasersvetsrörskvarn

För:

• Kondensorrör
• Kylrör
• Tunna-väggiga värmeväxlarrör

Fördelar:

• Hög produktionshastighet
• Minskad deformation
• Utmärkt konsistens

ST Machineries lasersvetsade rörproduktionslinjer är speciellt utformade för kondensor- och värmeväxlarrörapplikationer, som stödjer rostfritt stål, kolstål och legeringsmaterial.

Medicinsk rörtillverkning

Medicinska rör kräver:

• Hög renlighet
• Noggranna mått
• Pålitlig svetsprestanda

Båda teknikerna kan användas.

Valet beror på:

• Rörspecifikation
• Ytkrav
• Produktionsvolym

För skräddarsydda medicinska rör:

TIG-svetsning förblir en föredragen lösning på grund av dess utmärkta processkontroll.

För precisionsrör med hög-volym:

Lasersvetsning ger produktionsfördelar.

Rörtillverkning av livsmedelskvalitet

Livsmedelsindustrins krav:

• Hygienisk yta
• Slät svets
• Enkel rengöring

Rekommenderad:

TIG Svetsrörsfräs

Därför att:

• Svetsparametrar är lättare att kontrollera
• Ytbehandlingsprestanda är utmärkt
• Lämplig för sanitära applikationer

Rörtillverkning för fordon

Biltillverkare fokuserar på:

• Produktionseffektivitet
• Stabil kvalitet
• Kostnadskontroll

Rekommenderad:

Lasersvetsrörskvarn

Applikationer:

• Avgassystem
• Precisionskomponenter
• Lättviktsstrukturer

Hur ST Machineries väljer svetsteknik för kunder

På ST Machineries utvärderar vi varje projekt genom flera steg.

Steg 1: Analysera rörkrav

Vi granskar:

• Materialklass
• Rörets diameter
• Väggtjocklek
• Ansökan
• Ytkrav

Steg 2: Utvärdera produktionsmål

Vi anser:

• Månatlig produktion
• Produktionshastighet
• Tillgång till arbetskraft
• Framtida expansion
•

Steg 3: Konfigurera det kompletta rörfrässystemet

Lösningen kan innefatta:

• Spolematningssystem
• Precisionsformningssektion
• Laser/TIG svetssystem
• Svetssömsbehandling
• Storlekssystem
• Rätningssystem
• Skärsystem
• Online inspektion

ST Machineries tillverkar komplett utrustning för-tillverkning av rör som täcker processer för formning, svetsning, dimensionering, riktning, skärning och kvalitetsinspektion.

Varför välja ST Machineries Tube Mill Solution?

26 års erfarenhet av rörtillverkning

ST Machineries fokuserar på utveckling och tillverkning av maskiner för-rörtillverkning.

Vår erfarenhet omfattar:

• Rörkvarnar i rostfritt stål
• Rörkvarnar i titan
• Rörkvarnar i aluminium
• Industriella rörproduktionslinjer

Skräddarsydda svetslösningar

Olika tillämpningar kräver olika svetsmetoder.

Vi tillhandahåller:

• TIG-svetsrörsfräsar
• Rörkvarnar för lasersvetsning
• Skräddarsydda hybridlösningar

Komplett produktionssupport

ST Machineries stödjer kunder med:

Före köp

• Produktanalys
• Utrustningsrekommendation
• Fabriksplanering

Under produktionen

• Tillverkning av utrustning
• Testning
• Driftsättning

Efter leverans

• Teknisk utbildning
• Underhållsstöd
• Processoptimering

Slutsats

Lasersvetsrörkvarnar och TIG-svetsrörskvarnar är inte konkurrerande teknologier. De är designade för olika produktionskrav.

VäljaTIG Rörkvarnnär din prioritet är:

• Hög svetskvalitet
• Ytans utseende
• Precisionsrör i rostfritt stål
• Specialapplikationer

VäljaLasersvetsrörskvarnnär din prioritet är:

• Högre produktionshastighet
• Lägre värmetillförsel
• Tunna-väggiga precisionsrör
• Automatiserad massproduktion

På ST Machineries hjälper vi rörtillverkare att välja rätt svetsteknik baserat på produktkrav, produktionsmål och marknadspositionering.

En framgångsrik rörproduktionslinje definieras inte av den mest avancerade svetsmetoden. Det definieras av om utrustningen matchar produkten och levererar en stabil produktion år efter år.
